儀器科普|SUTTER P-97拉制儀界面和按鍵使用介紹

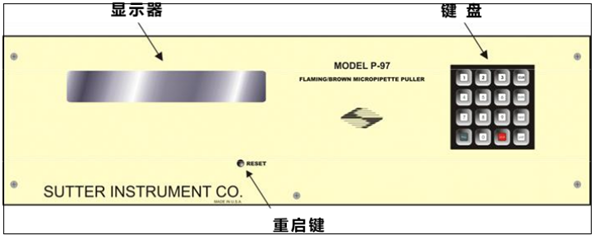

P-97拉制儀儀器面板如下：


P-97 通過一個顯示器來顯示輸入的參數等信息，系統可以保存 0-99 共 100 個拉制程序，開機后輸入某個編號如：0，按 Enter 就可以進入到這個程序中，Reset 退出當前程序。


系統內置程序：出廠時已經保存好范例參數，可以直接使用。

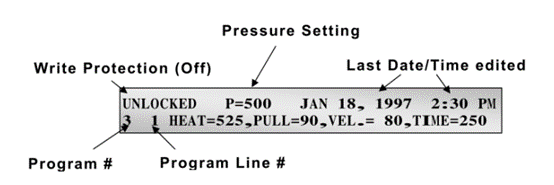

進入對應程序后，界面如下：


進入到一個程序內之后，光標會在 Heat 位置閃爍。每一行代表一個 Line，可以輸入多個 Line 進行精細化拉制。


各參數釋義： Heat（熱力值），Pull（拉力），Vel（速度），Time/Del（冷卻時間），P（冷卻空氣壓力）。


PS:對于第一次使用的玻璃管和新更換的加熱片，需要進行 Ramp Test 測試，通過測試得出 Heat 值。也就是說每盒玻璃管的Heat 值是通過 Ramp Test 測試出來的。（操作步驟見上一篇文章——儀器科普|SUTTER P-97拉制儀安裝和檢測）。


功能型按鍵：CLR鍵

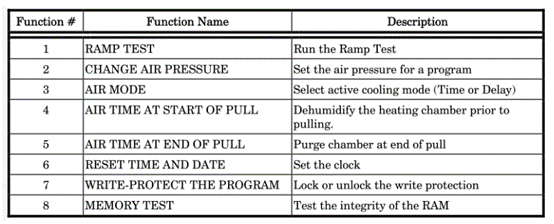

在程序界面按下CLR 鍵，可以進行該條程序的參數清除（除非該程序被寫保護了），除此之外還有其他 8個控制功能，如下表：

PULL 鍵和其他鍵：

在玻璃管安裝好之后，輸入對應的程序編號，或編輯好的程序，按下 PULL 鍵開始拉制。在拉制時會有指示燈閃爍，拉制結束后會有金屬部件撞擊聲音發出。

STOP 鍵：用于在拉制中緊急停止，中止當前拉制過程。

NEXT 鍵：下一行；

LAST 鍵：上一行。

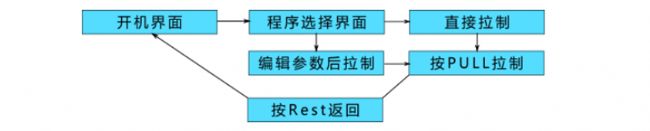

總體操作程序流程如下：

以上為P-97拉制儀的按鍵和部分功能介紹。
