基于X射線CT圖像的3D根系分割與評價方法在根系表型研究中的作用

Plant Phenomics | 基于X射線CT圖像的半自動3D根系分割與評價方法

不同受控條件下或田間生長的土壤根系的無損調查，對于了解植物、增加農作物產量或適應氣候變化至關重要。已有研究證明，無損3D體積成像方法（如：基于計算機X射線斷層掃描(CTX)的方法）是獲取可視化和分析根系結構的有效方法。在受控制的生長條件下，利用這類體積掃描設備可以獲取精度在亞毫米分辨率下的根系數據。隨著CTX數據空間分辨率的提高，獲得的圖像質量會更好，需要分析的圖像數量也隨之增加，相關數據集的構建變得更具挑戰性，因而自動根系表型研究的需求也有所增加。

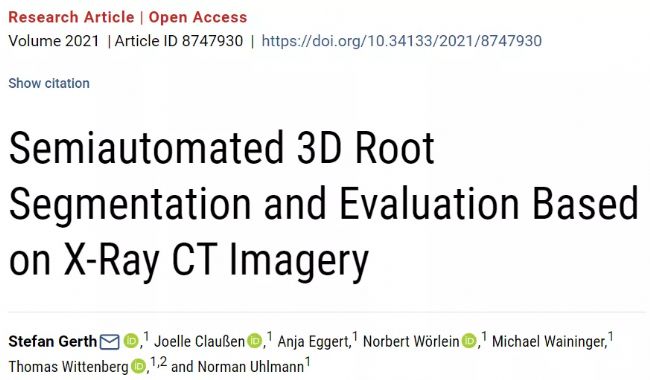

近日，Plant Phenomics在線發表了德國弗勞恩霍夫系統研究所(Fraunhofer Institute for Integrated Systems)Stefan Gerth等人題為Semiautomated 3D Root Segmentation and Evaluation Based on X-Ray CTImagery的研究論文。

在先前的工作中，作者比較了基于CTX圖像數據進行根分割和手動測量方法。本文采用的掃描方式能夠在連續手動分段的情況下產生的高質量數據，并清晰顯示所有測試罐尺寸的結構(Figure 1)。將人工分割的根系結構與收獲后使用WinRHIZO計算的根總長度進行比較(Figure 6)，結果表明：與WinRHIZO相比，從CTX圖像計算出的根性狀能夠顯示出減少的根總長。

眾所周知，當根部的可見性較差時會導致分割結果出現差異，該情況出現的原因之一是X射線穿過樣品時形成的成像會產生光子透射，樣品材料密度是造成這一現象的根本原因。當可見性較差時分割出的根和周圍土壤的衰減系數可能會非常相似，并且很難從視覺上加以區分。而對于細小的側根而言，側根直徑較小，導致分割難度隨之增加。

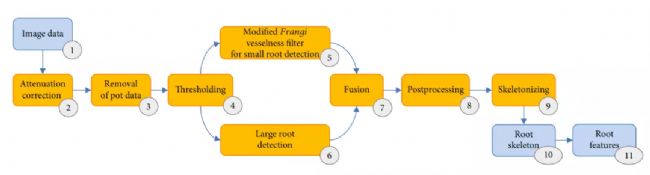

Figure 1: Workflow of the proposed semiautomatic segmentation.

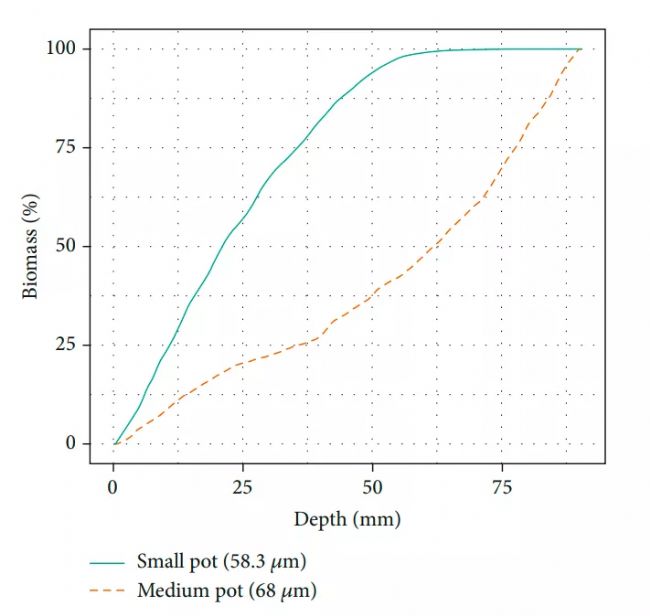

 Figure 6: Root biomass Broot(in %) over depth (in mm) as a cumulative distribution for small- (green solid line) and medium- (orange dotted line) sized pots over the depth of the pot.

“多尺度船運”由Frangi等人提出，是一種自動描述人的血管數的方法，作者以此為擴展方法，從豆類和木薯植物中獲取CTX數據(Figure 2)。本文提出的半自動分割結果能夠與手動圖像處理相媲美，既能夠清晰地展現出根的連接處，結果也更為精確。

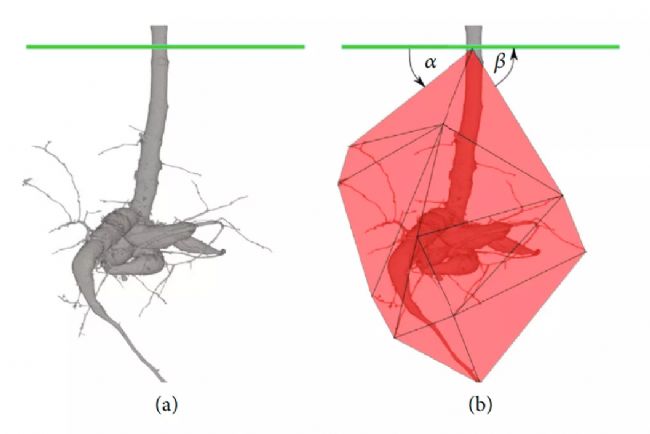

Figure 2: (a) Segmentation of a cassava plant. The green line represents the 3D soil-air interface, which indicates the entry point of the plant in the soil. (b) In red, the 3D convex hull of the segmentation is depicted with θmin = α as the minimum and θmax =β as the maximum root angle between the convex hull faces and the green soil slice.

論文鏈接
https://spj.sciencemag.org/journals/plantphenomics/2021/8747930/
