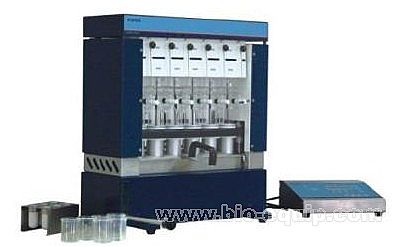

ST310索氏浸提裝置使用簡要步驟

ST310索氏浸提裝置使用簡要步驟



控制單元

SET這個鍵在控制單元中有兩個地方用到。一個是用于控制單元的超溫保護部分用于設置正確溫度。在LOCK打開時，這個鍵才有效。另一個是在控制裝置中的程序控制部分，用來逐步調節不同的設定，比如各步浸提過程中的溫度和時間。

LOCK這個鎖匙是用來鎖定選擇的超溫設定及防止它被非授權人員改變。當它在開鎖狀態時，按鍵可改變溫度。本鎖匙應該由實驗室管理人員控制/攜帶。

START/STOP這個鍵用于啟動或關閉浸提程序。

PLUS/MIMUS這組鍵在分析過程中用于選擇程序。也和結合使用作為程序分步的調整，用于升降設置溫度。

TIMER這個鍵啟動萃取步驟（如沸騰、淋洗）中的倒計時。當?shù)褂?jì)時數到00：00，控制裝置的蜂鳴器開啟。按下TIMER鍵，關閉蜂鳴信號。

THE BUZZER SIGNAL

要使蜂鳴器不響，必須在打開控制裝置電源的同時按下SET鍵，按住不放直到軟件版本信息顯示。要恢復蜂鳴器，重復以上步驟。

AIR這個鍵在浸提分析程序的回收步驟中開啟，用于啟動空氣泵。

要對空氣泵設定一個新的運行時間，按住該鍵關閉控制單元后再開啟控制裝置。然后用鍵調到需要的時間并按下鍵來鎖定

 HOT PLATE這個鍵是用于在分析前預熱加熱板。

 操作

控制裝置設定

 按下控制裝置的“POWER”鍵（開關燈亮），顯示器將顯示內置軟件版本號，然后處于待機狀態，如：顯示先前使用的程序。

用或鍵選擇從#1-#9分析程序，核對超溫設置是否符合應用簡報中的溶劑的正確設置。

注意：如果超溫保護設置不正確或是沒在推薦表格中，請與實驗室主管聯系，確認正確的設置。如果是首次應用，并需要重新設置程序，請看下一部分。

設置一個新程序

利用相關應用簡報及表格3，設定分析方法正確的溫度及浸提時間。首先，用鍵選擇一個程序，然后用鍵和鍵設置各個浸提步驟的溫度和浸提時間。編輯結束后，等待顯示器停止閃爍或當編輯到最后浸提步驟后按鍵。溶劑回收時間應該參考以往溶劑回到收集器的經驗時間，一般介于5-10分鐘（取決于溶劑的種類和溫度設置）。如果隨后還有樣品要分析時，第四步的時間可以維持加熱板溫度至最多59分鐘 。

冷卻水

在開始分析前，系統中應先行供給冷卻水并把流速調整到1-2升/分鐘（20℃）。

預熱

加熱板在分析開始前，通過按下鍵，可以進行預熱，加熱板將加熱到顯示程序的設定溫度。

試樣的準備

要獲得正確的結果，樣品預處理工作非常重要。更多的信息請查閱應用簡報AN301。一些類型的樣品，比如肉，需與石英沙或硅藻土混合。試樣的準備遵循經典的索氏浸提法。

啟動

按下電源開關鍵(指示燈應亮著)。

打開回流冷凝器的冷卻水閥，水的流量應該調節到在1-2升/分，這樣可以防止溶劑經冷凝器揮發。



Warning警示

嚴格實驗室的安全規范，小心取放分析過程中的各種溶液。按試劑使用手冊的安全說明選用適當?shù)牟牧蟻砣》湃軇��?/SPAN>

在所有操作時段都需保護眼睛。

萃取

連接濾筒接頭到濾筒上。

直接稱取樣品到濾筒中。

將濾筒放置于濾筒架上。

在試樣的頂端填上脫脂棉，然后把濾筒放進浸提裝置。

將每個球形手柄移到Boiling（沸騰）位置，濾筒將被吸上磁環；將球形手柄下移到Rinsing（洗滌）位置，濾筒將懸掛于冷凝器回流閥的下方。

插入六個浸提杯，連玻璃珠（5mm）一起除皮，裝入20-50毫升要用的溶劑。使用浸提杯托下拉手柄，確保安全鉤嚙合。浸提杯現在就已被夾緊進到冷凝器上。

按下控制單元的 鍵，啟動程序。當溫度達到設定溫度以下5度時，蜂鳴器將發出信號。

按下定時器鍵，并移動浸提模式球形手柄到"Boiling"位置。濾筒此時浸沒在溶劑中。

在濾筒浸沒的狀態下沸騰，(時間長短依據試樣和溶劑的類型)， 確保冷凝器回流閥是打開的。

當蜂鳴器發出聲信時，移動球形手柄到"Rinsing"位置，濾筒現懸于溶劑的表面上，按下定時器鍵 。

溶劑回收，濾筒和浸提杯的取出

淋洗結束后，旋轉回流閥四分之一轉關閉冷凝器閥。

當分析過程還剩3分鐘時，空氣泵將會自動開啟，最后痕量的溶劑將會被收集在冷凝器中。當?shù)褂?jì)時完成時，控制單元將發出蜂鳴信號。如果你想使泵工作更長時間(超過3分鐘)，你必須手動開啟，這對甲苯或二甲苯等高沸點溶劑可能是有必要的。一旦所有杯子干燥了，就從加熱板上取出。

取出濾筒。

如果要立即進行下一次浸提分析，就裝入新的一批濾筒和浸提杯，然后打開冷凝器回流閥。

注: 可以通過在冷凝器頂部添加溶劑的方式調節回收溶劑的體積。

干燥步驟 — 繼續加熱

在回收步驟完成后，控制裝置可以保持加熱板的溫度達59分鐘之久。

要建立這個程序，設置控制器上第四步在0-59分鐘之間期望的值。

重置超溫保護

等待到加熱板溫度低于超溫設定限。

關閉電源。

接通電源。

旋轉超溫保護鎖匙至開鎖位置。旋轉超溫保護鎖匙至鎖定位置。
